4模模式复用器和芯片

产品概述

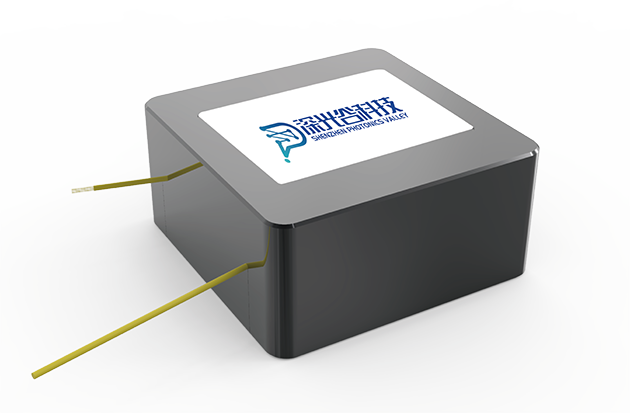

深光谷科技自主研发的模式复用器MDMC-4/6/10 系列,性能指标优越。产品采用人工智能算法设计和微纳加工,高效的将多路信道复用到单根光纤中传输,可实现单根光纤多个通道传输,指数级提升通信容量。
  • 应用场景
  • 性能特点
  • 型号参数

APPLICATIONS


  • Mode-division multiplexing

  • Multi-parameter distributed fibre sensing

  PRODUCT FEATURES



  • Compact package

  • LC/APC connectors

  • Mode-group selective excitation of 4/6/10 modes

  • O band and C+L band operation

  • IL with typical 5.5dB, Max. 7dB

  • High mode extinction ratios

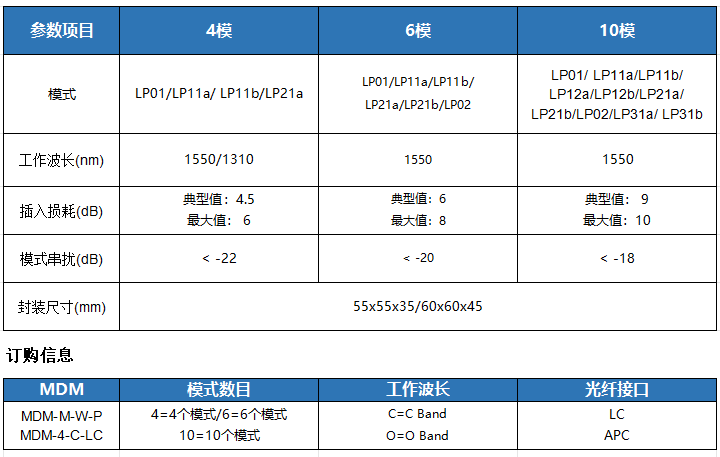

Parameter


4模

6模

10模

模式LP01/LP11a/ LP11b/LP21aLP01/LP11a/LP11b/ LP21a/LP21b/LP02LP01/ LP11a/LP11b/ LP12a/LP12b/LP21a/ LP21b/LP02/LP31a/ LP31b
工作波长(nm)1550/131015501550

插入损耗(dB)

典型值:4.5

最大值: 6

典型值:6

最大值:8

典型值: 9

最大值:10

模式串扰(dB)< -22< -20< -18

封装尺寸(mm)

55x55x35/60x60x4555x55x35/60x60x4555x55x35/60x60x45


Ordering information

MDM

模式数目(Mode)

工作波长

Wavelength

光纤接口

Port

MDM-M-W-P

MDM-4-C-LC

4=4个模式/6=6个模式

10=10个模式

C=C Band

O=O Band

LC

APC
