晶圆级3D光波导

产品概述

1、支持8英寸晶圆级波导直写。
2、可定制的三维光波导布线。
3、波导传输损耗小于0.1dB/cm。
4、兼容晶圆级TGV。
  • 应用场景
  • 性能特点
  • 产品参数

光子芯片互连

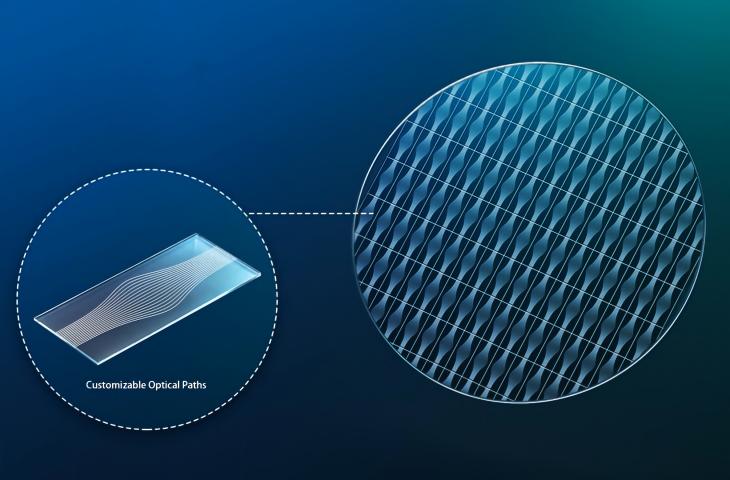

面向光子芯片与光纤阵列之间的光路连接需求,通过定制三维波导,实现不同端口布局之间的光信号传输与连接。


高密度光互连与先进封装
面向高密度光电集成封装需求,利用玻璃内部的三维光路布线,为多通道光信号路由提供设计空间。


光纤阵列间距转换与扇入扇出
根据两端接口的通道间距与空间排布,定制波导路径,实现光纤阵列与芯片接口之间的端口适配。


定制光路与科研开发
面向集成光学器件及光互连方案的研发需求,提供从光路设计到波导加工的定制支持,满足不同结构的样品验证需求。


8英寸晶圆级加工
支持8英寸晶圆级波导直写,为多器件阵列布局与晶圆级集成提供加工基础。


三维光路灵活定制
可根据端口位置、通道排布与封装结构,在玻璃内部设计三维波导路径,满足复杂空间布线需求。


低传输损耗
波导传输损耗小于0.1 dB/cm,降低光信号在波导内部传播过程中的损耗。


兼容晶圆级TGV
兼容晶圆级玻璃通孔(TGV)工艺,为玻璃基板上的光路与电互连协同设计提供支持。


面向接口需求定制
支持围绕通道数量、端口间距及光路布局开展方案设计,适配不同光纤阵列与光子芯片的连接需求。


8英寸晶圆级加工
支持8英寸晶圆级波导直写,为多器件阵列布局与晶圆级集成提供加工基础。

三维光路灵活定制
可根据端口位置、通道排布与封装结构,在玻璃内部设计三维波导路径,满足复杂空间布线需求。

低传输损耗
波导传输损耗小于0.1 dB/cm,降低光信号在波导内部传播过程中的损耗。

兼容晶圆级TGV
兼容晶圆级玻璃通孔(TGV)工艺,为玻璃基板上的光路与电互连协同设计提供支持。

面向接口需求定制
支持围绕通道数量、端口间距及光路布局开展方案设计,适配不同光纤阵列与光子芯片的连接需求。
